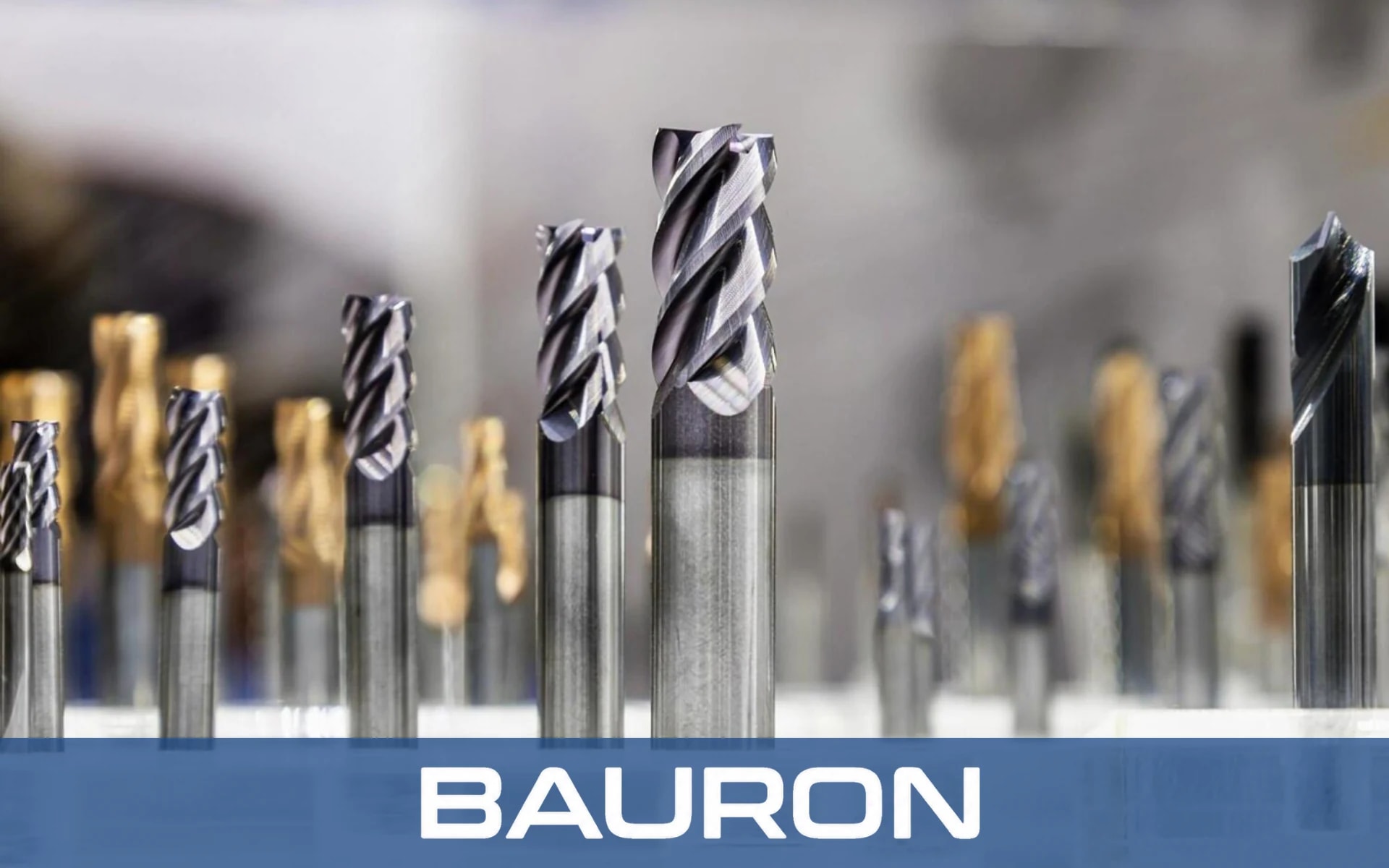

L'outillage CNC sur mesure désigne tout outil de coupe (une fraise à queue, un foret, un taraud, un alésoir ou un outil de forme) conçu et rectifié selon la géométrie, la matière et la tolérance exactes d'une opération d'usinage précise, au lieu d'être acheté sur catalogue. Les industriels se tournent vers les outils CNC sur mesure et des services de conception d'outils CNC professionnels lorsque les outils standard ne peuvent pas atteindre une forme, tenir une tolérance ou tourner assez vite pour maîtriser le coût par pièce. En bref, un outillage CNC de précision conçu pour votre pièce peut remplacer plusieurs outils standard, réduire les temps de cycle et rendre les résultats reproductibles de la première à la dix-millième pièce.
Qu'est-ce que l'outillage CNC sur mesure ?
L'outillage CNC sur mesure est un outillage de coupe spécifique à l'application, conçu à partir d'un plan de pièce, d'une matière à usiner et d'une configuration machine. Un outil standard est conçu pour accomplir correctement de nombreuses tâches. Un outil sur mesure est conçu pour accomplir une seule tâche de façon exceptionnelle.
Les ingénieurs peuvent personnaliser presque chaque élément de l'outil :
- Géométrie: Diamètre, longueur de coupe, portée, dégagement de col, rayon d'angle, nombre de dents, angle d'hélice et angle de pointe.
- Substrat: Nuance de carbure monobloc ou HSS-Co, choisie en fonction de la matière usinée.
- Revêtement: Revêtements PVD tels que AlTiN, DLC ou nACo, adaptés aux conditions de chaleur, d'usure et d'écoulement des copeaux.
- Forme et fonction: Forets étagés, outils combinés, pas de filetage spéciaux ou profil rectifié selon le contour d'une pièce.
- Arrosage: Canaux d'arrosage interne pour les trous profonds et une meilleure évacuation des copeaux.
Outils CNC sur mesure ou outils standard
Les outils standard sont conçus pour une large compatibilité : ils conviennent à de nombreuses opérations, mais sont rarement optimaux pour une opération donnée. Les outils CNC sur mesure partent de votre plan de pièce, de votre matière et de votre machine, ce qui permet aux ingénieurs d'adapter chaque dimension à la tâche. Cette différence se manifeste au niveau du temps de cycle, de la maîtrise des tolérances et de la durée de vie de l'outil. La contrepartie est un prix initial plus élevé, c'est pourquoi le bon choix dépend de la complexité de la pièce et du volume de production. Le tableau ci-dessous compare les deux solutions côte à côte.
| Critère | Outil catalogue standard | Outil CNC sur mesure |
|---|---|---|
| Base de conception | Usage général | Votre pièce, votre matière et votre machine |
| Opérations par outil | Généralement une seule | Peut en combiner plusieurs en une seule passe |
| Maîtrise des tolérances | Limitée aux spécifications du catalogue | Rectifié selon la tolérance requise |
| Idéal pour | Formes courantes, petites séries | Formes complexes, production répétitive |
| Coût initial | Plus bas | Plus élevé, généralement compensé par un coût par pièce réduit |
Pourquoi les industriels ont-ils besoin d'un outillage CNC sur mesure ?
Les industriels ont besoin d'un outillage CNC sur mesure lorsque les outils standard deviennent le goulot d'étranglement en matière de qualité, de vitesse ou de coût.
Les six raisons les plus courantes sont les suivantes :
- Formes de pièce complexes: Les cavités profondes, les contre-dépouilles, les contours aéronautiques et les filetages non standard sont souvent impossibles à atteindre ou à réaliser avec des outils catalogue. Un profil sur mesure, une portée allongée ou un pas spécial résout directement le problème.

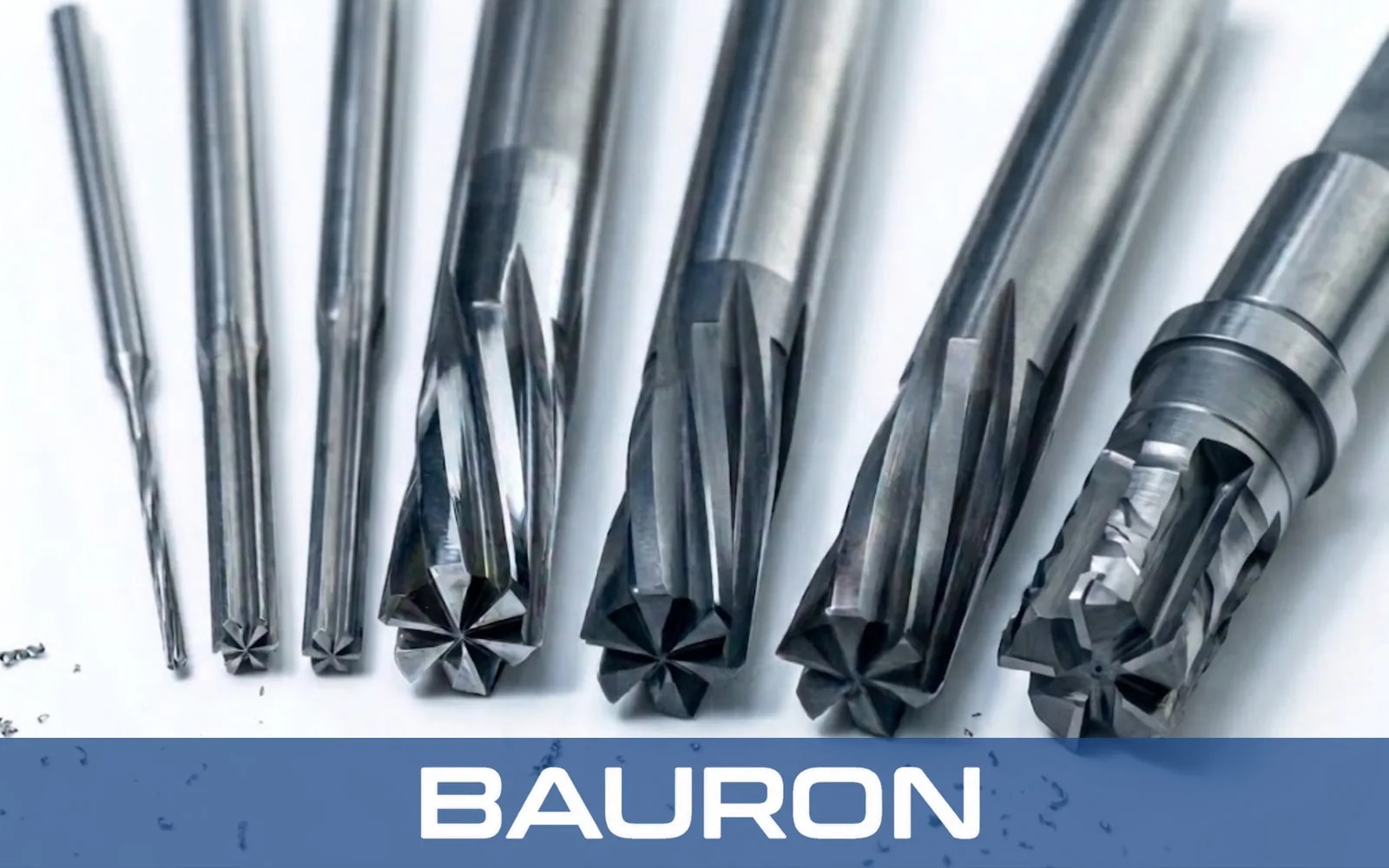

- Tolérances plus serrées: Des alésoirs rectifiés pour l'application peuvent par exemple présenter un pas de goujure inégal pour supprimer le broutement et atteindre une précision d'alésage H7 que les outils polyvalents peinent à tenir.

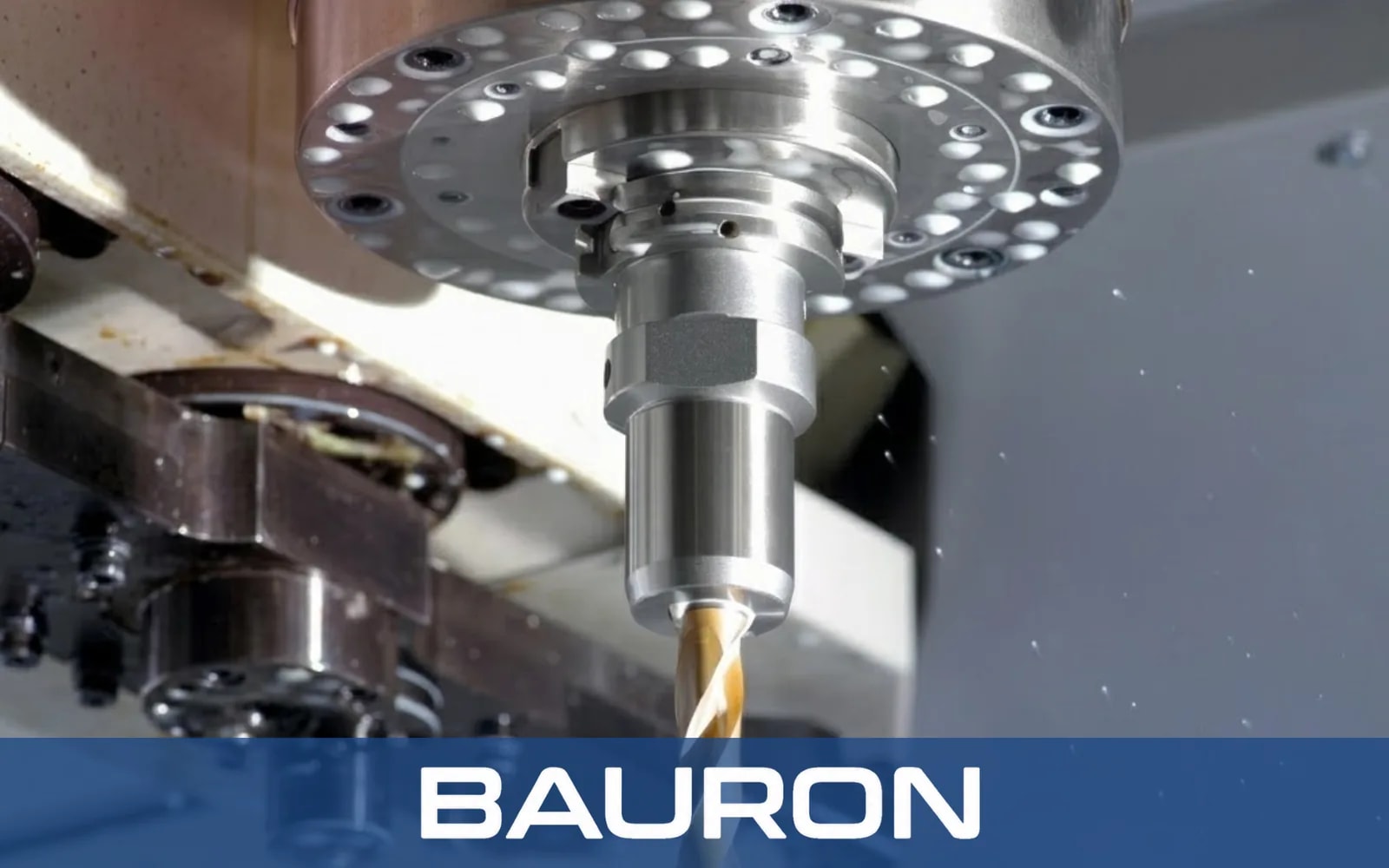

- Temps de cycle réduits: Un outil combiné peut percer, chanfreiner et lamer en une seule passe. Moins de changements d'outil, c'est moins de temps d'arrêt et un débit plus élevé.
- Durée de vie prolongée: Une nuance de carbure, une préparation d'arête et un revêtement adaptés à la matière de la pièce réduisent au minimum l'usure, l'arête rapportée et la casse prématurée de l'outil.
- Production reproductible: Lorsqu'un outil est fabriqué selon une spécification documentée, chaque lot offre les mêmes performances. Cette régularité est importante dans les opérations automatisées, sans opérateur et à grand volume.
- Coût par pièce réduit: Un outil sur mesure coûte plus cher à l'achat, mais les économies en temps de cycle, rebuts, retouches et changements d'outil dépassent généralement l'écart sur une série de production.
Comment se déroule la conception d'un outil CNC sur mesure
Un projet d'outillage sur mesure bien mené passe du plan à l'outil vérifié en cinq étapes :
- Analyse du besoin et revue du planLes ingénieurs examinent vos fichiers, la matière de la pièce, la machine et les tolérances visées pour confirmer la faisabilité.
- Ingénierie de l'outilL'équipe choisit le substrat, ajuste l'angle d'hélice et la géométrie des goujures, et sélectionne le revêtement le mieux adapté à l'application.
- Rectification de précisionL'outil est rectifié sur des rectifieuses CNC multi-axes, idéalement avec mesure en cours de process pour tenir les cotes.
- Contrôle et documentationLe profil, le faux-rond et la concentricité sont vérifiés, et des certificats tels qu'un rapport d'essais matière (MTR) ou un certificat de conformité (CoC) sont fournis.
- Prototype, puis productionUne série d'essai valide les performances sur votre machine avant que la conception ne passe en production répétitive.
Comment choisir des services de conception d'outils CNC (et pourquoi les industriels choisissent Bauron)
Le bon partenaire offre une solide expertise d'ingénierie, une qualité vérifiée et la flexibilité nécessaire pour monter en volume.
Recherchez un fournisseur qui propose :
- Des conceptions revues par des ingénieurs, et pas seulement un traitement des commandes.
- Des systèmes qualité avec contrôle complet et traçabilité.
- Des tailles de lot flexibles, du prototype unique aux grandes séries.
- Un support d'application après la livraison, notamment pour les avances, les vitesses et le dépannage.
Bauron, fabricant d'outils de précision, s'est construit autour de ces exigences :

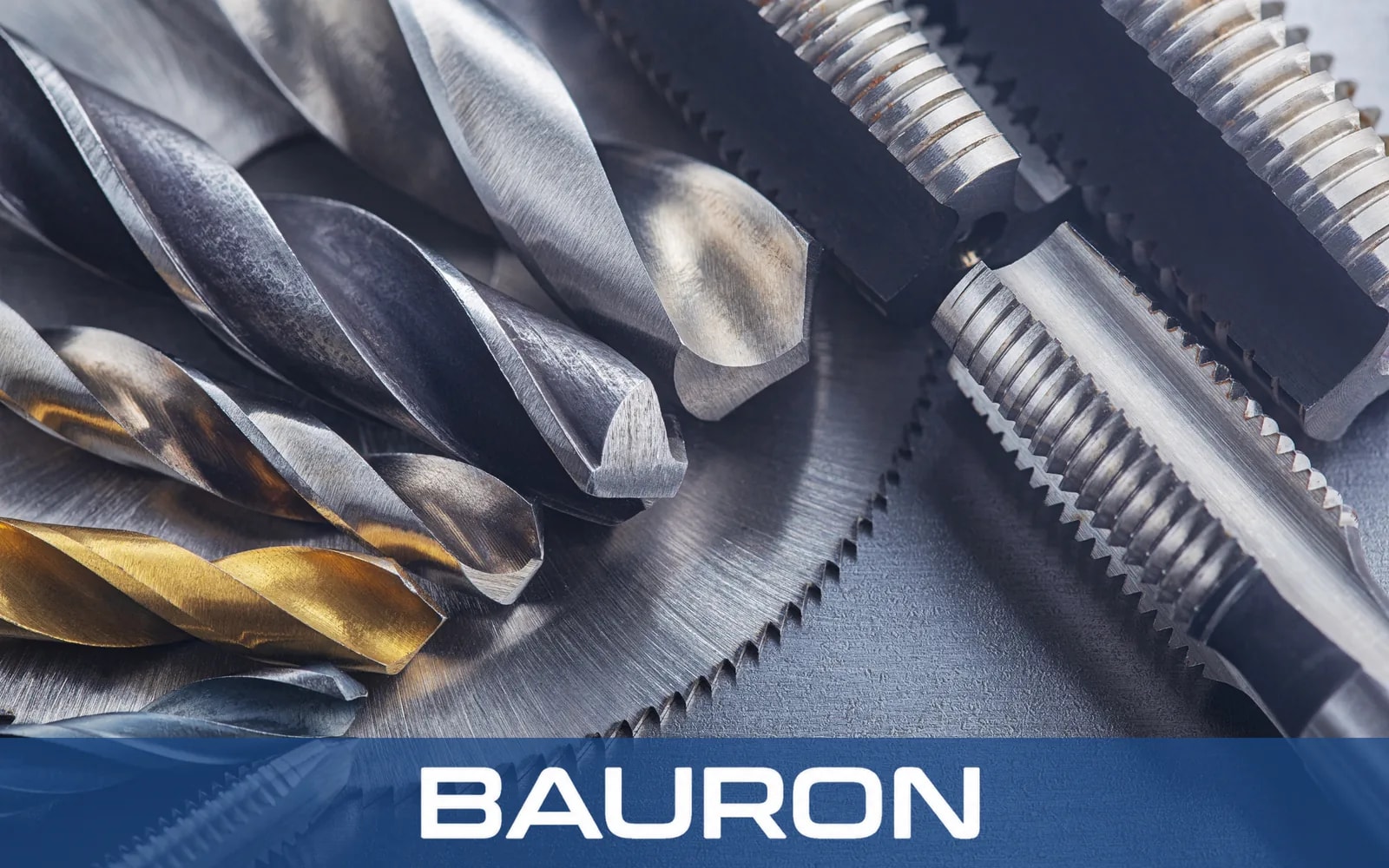

- Quatre familles d'outils sur mesure : fraises, forets, tarauds et alésoirs, chacune avec un formulaire de demande de conception en ligne dédié.
- Une revue d'ingénierie pour chaque demande, avec des recommandations pour améliorer la fabricabilité et la rentabilité.
- Une fabrication certifiée ISO 9001:2015, avec un contrôle optique et CMM à 100 % avant expédition.
- Une documentation complète : MTR, CoC et traçabilité des lots de coulée.
- Aucune quantité minimale de commande pour les prototypes, et une répétabilité de lot à lot pour les programmes à grand volume.
- Une ingénierie d'application qui comprend notamment la revue des parcours d'outil CAM, l'optimisation des avances et vitesses et l'analyse des causes profondes du broutement.
- Une présence mondiale : des clients servis dans plus de 80 pays.
Conclusion : l'outillage CNC sur mesure transforme les limites d'usinage en avantages
L'outillage CNC sur mesure fournit aux industriels un outil conçu pour leur pièce exacte, plutôt qu'un compromis tiré d'un catalogue. Résultat : des cycles plus rapides, des tolérances plus serrées, une durée de vie d'outil plus longue et un coût par pièce réduit. Si les outils standard limitent votre qualité ou votre productivité, des outils CNC sur mesure conçus par des ingénieurs expérimentés sont souvent la solution la plus directe.
Vous avez une pièce que les outils standard ne peuvent pas usiner ? Envoyez votre plan à l'équipe d'ingénierie de Bauron. Vous recevrez une étude de faisabilité et un devis pour une fraise, un foret, un taraud ou un alésoir sur mesure, que vous ayez besoin d'un seul prototype ou d'une série de production complète. Demandez un devis sur mesure ou posez une question à un ingénieur pour discuter de votre application dès aujourd'hui.
