Tout atelier d'usinage finit par rencontrer une pièce pour laquelle les outils catalogue sont à la peine : un profil qu'aucun outil en stock ne reproduit, un alliage dur qui use les fraises trop vite, ou une seule forme qui exige quatre changements d'outil. Un outil de coupe sur mesure résout ces problèmes, car il est conçu autour de l'opération, et non à partir du catalogue. Ce guide explique ce que sont les outils CNC sur mesure, les principaux types d'outils de coupe spéciaux (de la fraise à queue sur mesure au foret combiné), les avantages des outils carbure sur mesure et les cas où l'outillage sur mesure est rentable.
Qu'est-ce qu'un outil de coupe sur mesure ?
Un outil de coupe sur mesure est un outil CNC conçu et fabriqué pour une application d'usinage spécifique, plutôt que choisi dans un catalogue standard. Sa géométrie, ses dimensions, son substrat et son revêtement sont définis en fonction de la forme à usiner, de la matière de la pièce, de la configuration machine et de la tolérance requise. L'objectif est d'usiner la forme avec plus de précision, plus rapidement ou en moins d'opérations que ne le permettent les outils standard.
Les fraises à queue, forets, alésoirs et tarauds standard couvrent bien la plupart des usinages courants. L'outillage sur mesure se justifie lorsqu'une opération dépasse leurs limites, par exemple pour des contours complexes sur des pièces aéronautiques, des alésages à tolérances serrées sur des composants médicaux ou des formes répétées dans la production automobile en grande série.

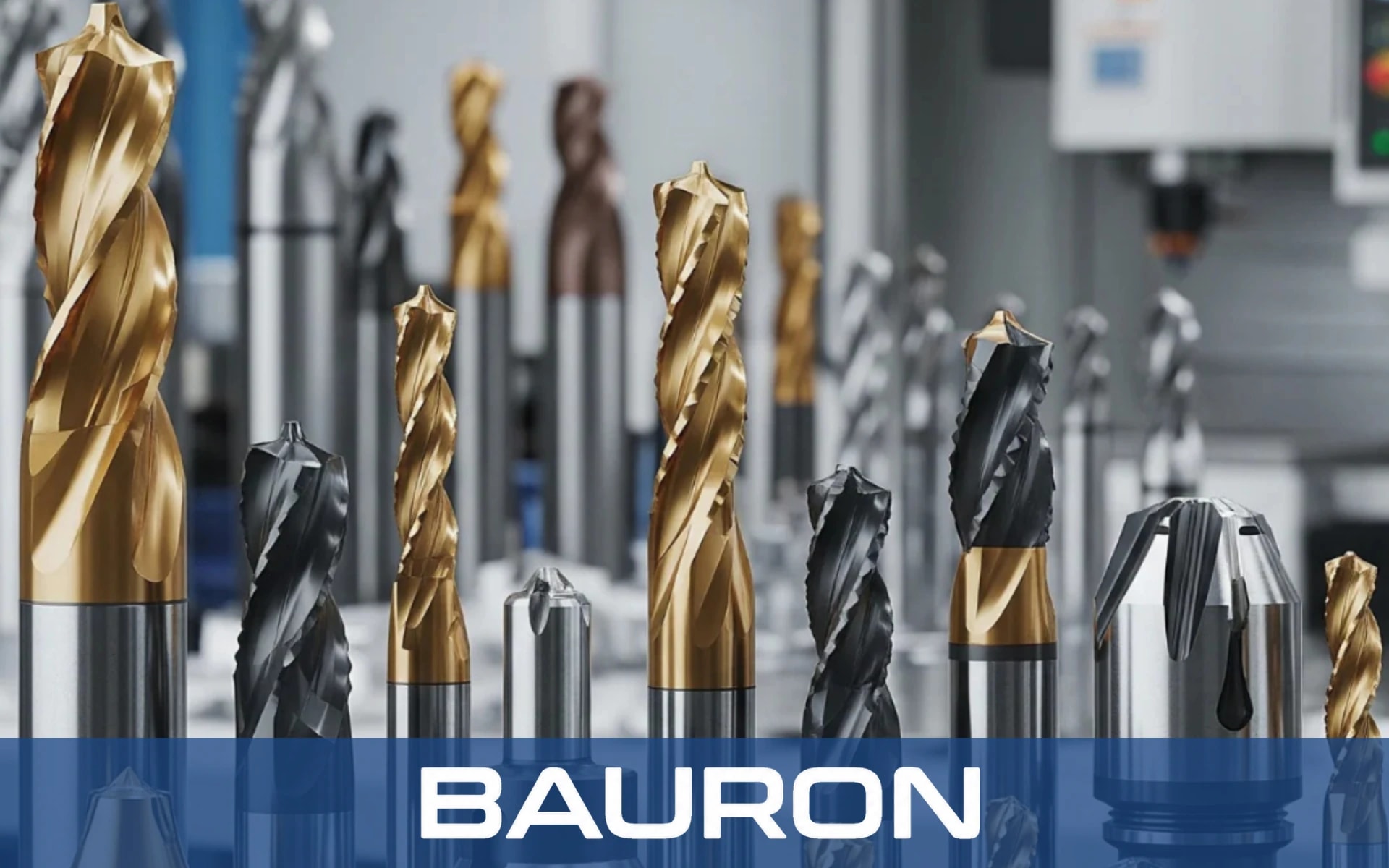

La plupart des outils de coupe sur mesure sont rectifiés dans du carbure monobloc, pour sa dureté et sa résistance à l'usure. Ils reçoivent ensuite un revêtement PVD, tel que AlTiN, DLC ou nACo, adapté à la matière usinée.
Types d'outils de coupe sur mesure

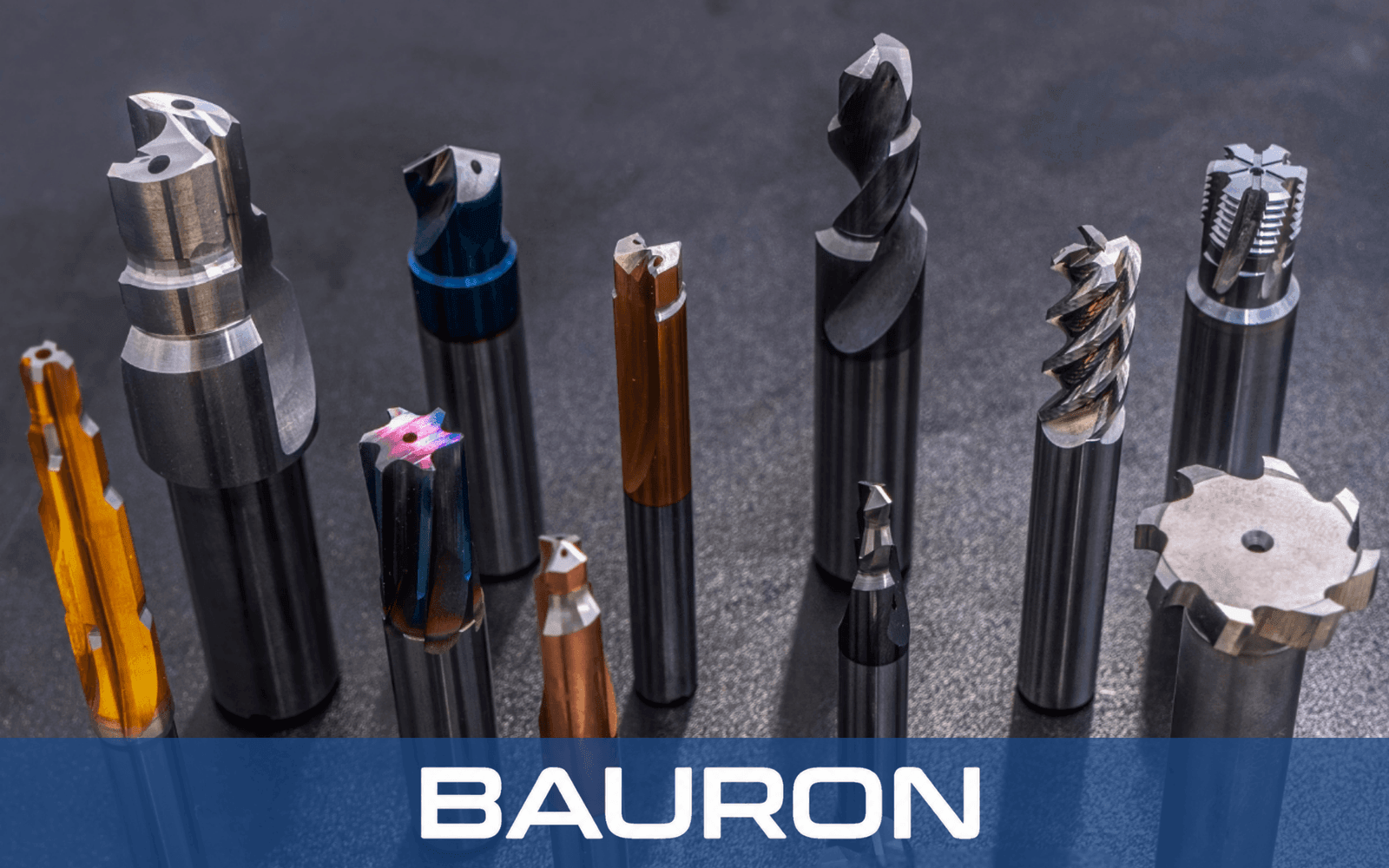

Les outils de coupe sur mesure se déclinent en plusieurs formes courantes, chacune conçue pour résoudre un problème d'usinage différent :
- Fraise à queue sur mesure: Diamètre, portée, dégagement de col, nombre de dents, angle d'hélice ou rayon d'angle spécifiques pour les poches profondes, les parois minces et les montages sujets au broutement.
- Outils de forme: Usinent un profil complet, tel qu'un rayon, une gorge ou un contour, en une seule passe.

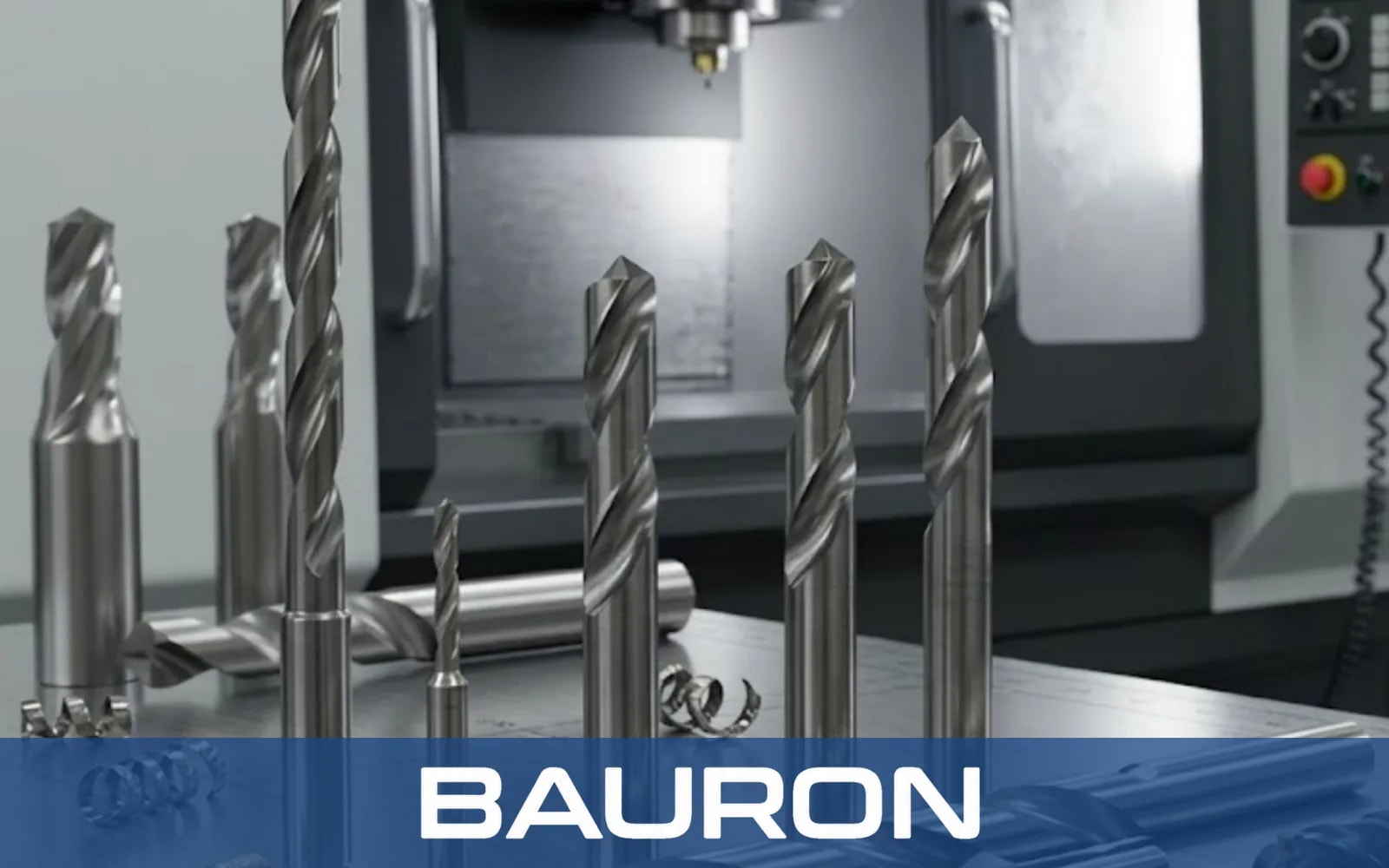

- Forets étagés: Deux diamètres ou plus en une seule opération, pour les lamages et les trous étagés.

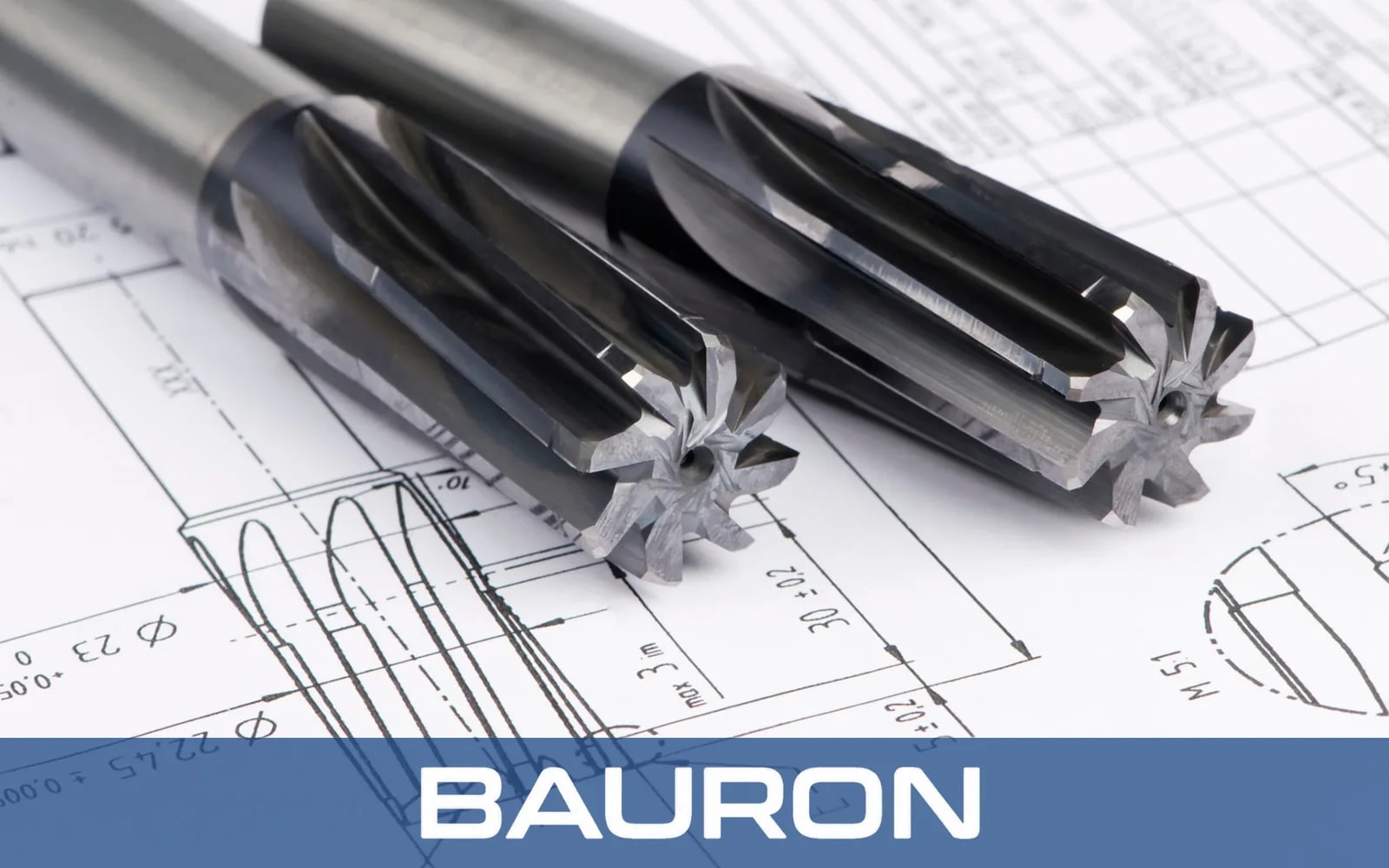

- Alésoirs sur mesure: Finissent les alésages à des diamètres non standard ou à des tolérances serrées comme H7.
- Tarauds sur mesure: Réalisent des pas, des profils ou des dimensions de filetage spéciaux, en version à coupe ou à refouler.
- Fraises de profil spéciales: Usinent des queues d'aronde, des rainures en T, des contre-dépouilles et d'autres formes inaccessibles aux outils standard.
Avantages de l'outillage sur mesure et quand l'utiliser
Le bon outil de coupe sur mesure améliore bien plus qu'une seule opération. Il peut accroître la productivité, la qualité et la régularité sur l'ensemble d'une série de production.
Principaux avantages des outils CNC sur mesure :
- Moins d'opérations et de changements d'outil: Un seul outil fait le travail de plusieurs, ce qui réduit les temps d'arrêt de la broche et les erreurs de positionnement.
- Temps de cycle réduits: Usiner une forme en une seule passe fait gagner du temps sur chaque pièce, et ces gains se multiplient sur toute la série.
- Cotes constantes: Le contrôle qualité est simplifié : lorsqu'un seul outil réalise toute la forme, ses cotes restent identiques d'une pièce à l'autre.
- Durée de vie prolongée dans les matières dures: Une géométrie et des revêtements spécifiques maîtrisent la chaleur, l'usure et l'évacuation des copeaux dans le titane, l'Inconel et l'acier trempé.
- Meilleur état de surface: Une géométrie de goujures et un angle d'hélice optimisés réduisent les vibrations et le broutement.
- Coût par pièce réduit: Le temps machine gagné et la baisse des rebuts compensent souvent le prix plus élevé de l'outil.
Outils de coupe sur mesure ou standard : comparaison
| Critère | Outil de coupe standard | Outil de coupe sur mesure |
|---|---|---|
| Base de conception | Usage général sur de nombreuses pièces | Une forme précise d'une pièce |
| Géométrie | Dimensions et profils du catalogue | Tout diamètre, longueur, étage ou profil |
| Disponibilité | Généralement en stock | Fabriqué à la commande |
| Prix par outil | Plus bas | Plus élevé |
| Coût par pièce | Peut augmenter avec des opérations supplémentaires | Souvent plus bas en production répétitive |
| Idéal pour | Formes courantes et prototypes | Formes complexes, matières dures, séries répétitives |
Quand utiliser un outil de coupe sur mesure ?
L'outillage sur mesure mérite d'être envisagé dans les cas suivants :
- Une forme nécessite trois outils standard ou plus pour être finie.
- L'opération se répète souvent ou est produite en grande série.
- La pièce présente un profil, un étage ou une contre-dépouille qu'aucun outil catalogue ne reproduit.
- Les outils standard s'usent rapidement dans votre matière.
- Le même problème de broutement, d'état de surface ou de dérive dimensionnelle revient à chaque série.
Les outils standard restent le meilleur choix pour les prototypes dont la conception évolue, les très petites séries et les formes courantes qui atteignent déjà les objectifs de tolérance et de temps de cycle.
Quand utiliser un outil de coupe standard ?
Un outil sur mesure n'est pas toujours la bonne réponse. Les outils de coupe standard sont généralement le meilleur choix dans les cas suivants :
- La pièce est un prototype ou sa conception évolue encore.
- Il s'agit d'une pièce unique ou d'une très petite série qui ne permet pas d'amortir le coût de conception et le délai de fabrication.
- La forme est générique, comme un trou, une rainure ou une poche standard.
- Un outil standard atteint déjà vos objectifs de tolérance, d'état de surface et de temps de cycle.
- Vous avez besoin de l'outil immédiatement et ne pouvez pas attendre une fabrication à la commande.
Comment Bauron fabrique ses outils carbure sur mesure
Bauron transforme votre plan en outil prêt pour la production en cinq étapes :
- Revue du planNos ingénieurs examinent vos fichiers STEP, DXF ou PDF pour en évaluer la faisabilité.
- Géométrie et métallurgieLe substrat carbure, l'angle d'hélice et le revêtement PVD sont optimisés pour votre matière et votre machine.
- Rectification de précisionLes outils sont rectifiés sur des centres de rectification CNC multi-axes avec mesure en cours de process.
- Contrôle et certificationChaque outil est contrôlé optiquement et sur CMM, avec rapports d'essais matière, certificat de conformité et traçabilité complète.
- Support d'applicationNos ingénieurs aident à optimiser les avances et vitesses, examinent les parcours CAM et résolvent les problèmes de broutement.
Bauron est certifié ISO 9001:2015, n'impose aucune quantité minimale de commande et accompagne aussi bien les outils prototypes à l'unité que la production en grande série.
Obtenez l'outil de coupe sur mesure adapté à votre application
Un outil de coupe sur mesure est le choix judicieux lorsque les outils standard ajoutent des opérations, s'usent trop vite ou ne tiennent pas votre tolérance. De la fraise à queue sur mesure au foret combiné ou au taraud pour filetage spécial, des outils CNC conçus pour l'application peuvent raccourcir les temps de cycle, améliorer la régularité et réduire votre coût par pièce. Pour les prototypes et les formes courantes, les outils standard restent pertinents, et le bon partenaire vous dira de quoi vous avez besoin.
Une forme vous résiste avec des outils standard ? Envoyez le plan de votre pièce aux ingénieurs de Bauron pour une étude de faisabilité et un devis d'outillage sur mesure. Demandez un devis ou posez une question à un ingénieur dès aujourd'hui pour démarrer.
